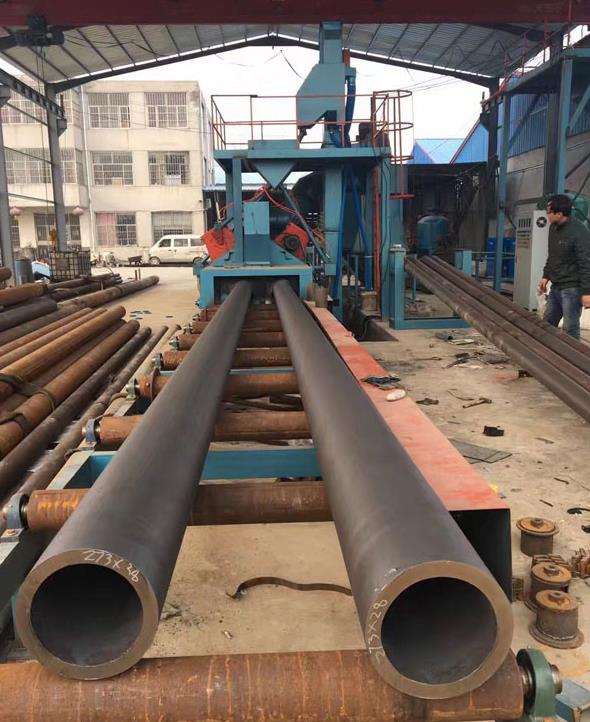

全自動鋼管內外壁噴丸機的管舉升系統就可實現下部操作.當工件放在自轉裝置上后2組自轉裝置沿如圖所示方向移動，將鋼管的一端深入固定密封室。隨后前室體移動密封室向如圖方向移動，將鋼管的另一端罩住，這樣鋼管兩端均沒入前后室體保證了鋼管在噴砂過程中，彈丸不會(huì )到處飛濺，保證了人員的安全及車間的衛生。

　　落下鋼管舉升系統時鋼管和自轉系統接觸，啟動自轉系統，使鋼管自轉同時開啟噴槍就可實現鋼管內壁清理.密封室內設計有橡膠板密封，重量輕，剛度好，彈丸密封可靠。保證密封良好，裝有限位開關及軟聯結防護，杜絕彈丸反彈至室體外。

　　四工位鋼管內壁噴丸機工藝流程：

　　氣動上料→自動管道托架升起移動→自動管道托架到位下降→鋼管旋轉托架向后密封室移動→前密封室移動→鋼管自轉開→除塵開→提升開→螺旋開→噴丸小車移動→噴砂開始（從前到后）→噴砂結束→倒退吹灰→皮帶輸送機?！嵘！龎m?！赞D?！懊芊馐乙苿?dòng)→自傳托架移動→舉升裝置上升并移動→舉升裝置移動到位下降并卸料→噴粉、涂油及粉末處理。
