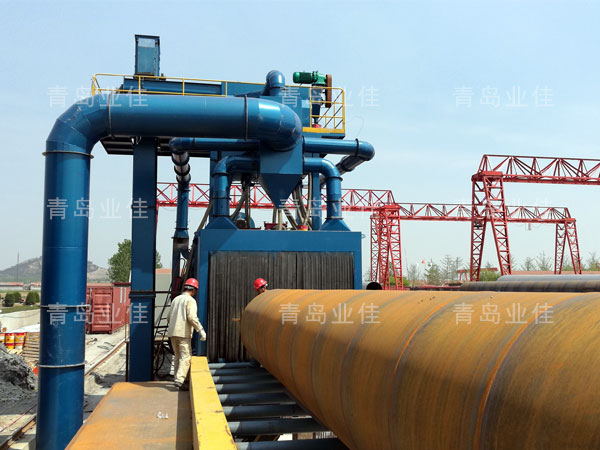

本工程采用動(dòng)力工具除銹和噴砂除銹。

　　動(dòng)力工具除銹達St3級，鋼材表面無(wú)可見(jiàn)的油脂和污垢，且沒(méi)有附著(zhù)不牢的氧化皮、鐵銹和油漆涂層等附著(zhù)物。

　　噴砂除銹達Sa2.5級，鋼材表面無(wú)可見(jiàn)的油污、污垢、氧化皮、鐵銹和油漆涂層等附著(zhù)物，任何殘留的痕跡應僅是點(diǎn)狀或條紋狀的輕微色斑。

　　表面處理

　　除去所有的飛濺、焊渣并磨平焊道及尖銳邊緣，其不大于2mm。表面清潔干燥，如有油脂，用溶劑或脫油劑清洗處理。zui小壓力:0.63~0.77MPa除銹角度:30 ~60。噴嘴與工作面距離:120~150mm。表面粗糙度要均勻一致，噴砂除銹及動(dòng)力器具除銹應達到規范要求。通過(guò)除銹程序達到規定標準后，用千凈的壓縮空氣和刷子吹掃表面的灰塵雜物。施工時(shí)管道表面溫度應高于露點(diǎn)3℃以上，但不應高出50°C，施工環(huán)境應通風(fēng)良好，溫度以13-30°C為宜，但不低于5°C或高于43°C，空氣相對濕度應低于80%，雨、雪、霧、風(fēng)沙等氣候條件下，應停止露天施工。除銹4小時(shí)后不進(jìn)行防腐的部位，需要重新檢查銹蝕情況，若大于85時(shí)，應重新除銹。

　　按設計規范要求，經(jīng)除銹處理并達到《涂裝前鋼材表面銹蝕等級和除銹等級》(GB8923)規定中的Sa2.5和St3級后，采用手工滾涂方式涂刷相應防腐涂料。
